DD系列為模塊化直驅電機，將DDR系列體積小和功率密度高的優勢與普通框架式電機易安裝的優勢結合起來，采用多極高效電磁設計方案優化轉矩輸出，使整個系統的結構更加緊湊，電氣性能更加優異。
具有以下特點：
1、轉動慣量小；
2、功率密度大；
3、轉矩脈動小；
4、溫升低；
5、噪音低。

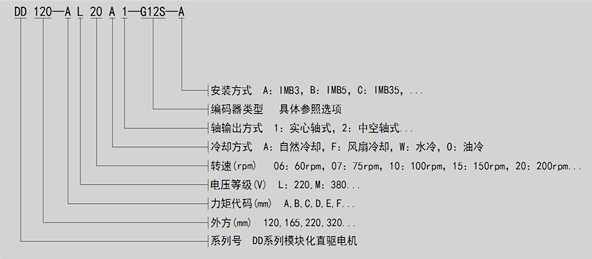

選項說明：
選項：
SICK（思科）編碼器
G11S—SKS36 G11M—SKM36 G12S—SRS50 G12M—SRM50
G13S—SEK90 G14S—SEK160 G15S—SEK260
HEIDENHAIN（海德漢）編碼器
G21S—ECN1313
G21M—EQN1325
G22S—ECN113
-
DD120電氣參數：
|
電機參數 |
單位 |
DD120-AL30A1 |
DD120-BL30A1 |
DD120-CL30A1 |
DD120-DL30A1 |
|
極對數 P |
|
10 |
10 |
10 |
10 |
|
電壓等級 U |
V |
220 |
220 |
220 |
220 |
|
額定轉矩 TN |
Nm |
5.5 |
7.5 |
11 |
15 |
|
峰值轉矩 Tmax |
Nm |
30 |
45 |
67.5 |
90 |
|
額定轉速 nN |
rpm |
300 |
300 |
300 |
300 |
|
額定電流 IN |
Arms |
1.1 |
1.5 |
2.2 |
3 |
|
峰值電流 Imax |
Arms |
6.6 |
9 |
13.2 |
18 |
|
轉矩常數 Kt |
Nm/Arms |
5 |
5 |
5 |
5 |
|
反電勢常數Ke |
V/rpm |
0.32 |
0.32 |
0.32 |
0.32 |
|
轉動慣量 J |
Kgm2 |
0.00132 |
0.00173 |
0.00254 |
0.00336 |
|
絕對定位精度 |
arc sec |
SICK G12S:±45″ |
|||
|
重復定位精度 |
arc sec |
SICK G12S:±3″ |
|||
DD165電氣參數：
|
電機參數 |
單位 |
DD165-AL20A1 |
DD165-BL20A1 |
DD165-CL20A1 |
DD165-DL20A1 |
|
極對數 P |
|
15 |
15 |
15 |
15 |
|
電壓等級 U |
V |
220 |
220 |
220 |
220 |
|
額定轉矩 TN |
Nm |
22.5 |
30 |
45 |
60 |
|
峰值轉矩 Tmax |
Nm |
67.5 |
90 |
135 |
180 |
|
額定轉速 nN |
rpm |
200 |
200 |
200 |
200 |
|
額定電流 IN |
Arms |
3.5 |
4.7 |
7 |
9.4 |
|
峰值電流 Imax |
Arms |
10.5 |
14 |
21 |
29 |
|
轉矩常數 Kt |
Nm/Arms |
6.5 |
6.5 |
6.5 |
6.5 |
|
反電勢常數 Ke |
V/rpm |
0.45 |
0.45 |
0.45 |
0.45 |
|
轉動慣量 J |
Kgm2 |
0.00837 |
0.01085 |
0.01581 |
0.02077 |
|
絕對定位精度 |
arc sec |
SICK G12S:±45″ |
|||
|
重復定位精度 |
arc sec |
SICK G12S:±3″ |
|||
DD220電氣參數：
|
電機參數 |
單位 |
DD220-BL15A1 |
DD220-CL15A1 |
DD220-DL15A1 |
DD220-EL15A1 |
|
極對數 P |
|
20 |
20 |
20 |
20 |
|
電壓等級 U |
V |
220 |
220 |
220 |
220 |
|
額定轉矩 TN |
Nm |
60 |
90 |
120 |
150 |
|
峰值轉矩 Tmax |
Nm |
180 |
270 |
360 |
450 |
|
額定轉速 nN |
rpm |
150 |
150 |
150 |
150 |
|
額定電流 IN |
Arms |
6 |
9 |
12 |
15 |
|
峰值電流 Imax |
Arms |
18 |
27 |
36 |
45 |
|
轉矩常數 Kt |
Nm/Arms |
10 |
10 |
10 |
10 |
|
反電勢常數 Ke |
V/rpm |
0.635 |
0.635 |
0.635 |
0.635 |
|
轉動慣量 J |
Kgm2 |
0.01910 |
0.02584 |
0.03258 |
0.03932 |
|
絕對定位精度 |
arc sec |
SICK G12S:±45″ |
|||
|
重復定位精度 |
arc sec |
SICK G12S:±3″ |
|||
DD320電氣參數：
|
電機參數 |
單位 |
DD320-BM15A1 |
DD320-CM15A1 |
DD320-DM15A1 |
DD320-EM15A1 |
DD320-FM15A1 |
|
極對數 P |
|
20 |
20 |
20 |
20 |
20 |
|
電壓等級 U |
V |
380 |
380 |
380 |
380 |
380 |
|
額定轉矩 TN |
Nm |
180 |
270 |
360 |
450 |
540 |
|
峰值轉矩 Tmax |
Nm |
540 |
810 |
1080 |
1350 |
1620 |
|
額定轉速 nN |
rpm |
150 |
150 |
150 |
150 |
150 |
|
額定電流 IN |
Arms |
6 |
9 |
12 |
15 |
18 |
|
峰值電流 Imax |
Arms |
18 |
27 |
36 |
45 |
54 |
|
轉矩常數 Kt |
Nm/Arms |
30 |
30 |
30 |
30 |
30 |
|
反電勢常數 Ke |
V/rpm |
1.15 |
1.15 |
1.15 |
1.15 |
1.15 |
|
轉動慣量 J |
Kgm2 |
0.08702 |
0.11676 |
0.14651 |
0.17625 |
0.206 |
|
絕對定位精度 |
arc sec |
SICK G12S:±45″ |
||||
|
重復定位精度 |
arc sec |
SICK G12S:±3″ |
||||
-

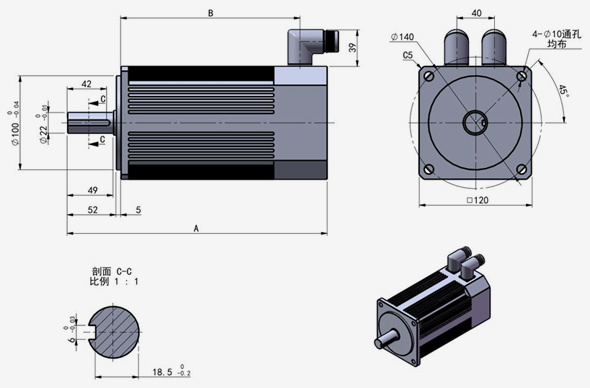

DD120外形尺寸圖：
|
電機型號 |
DD120-AL30A1-G12S-B |
DD120-BL30A1-G12S-B |
DD120-CL30A1-G12S-B |
DD120-DL30A1-G12S-B |
|
A(mm) |
252 |
277 |
327 |
377 |
|
B(mm) |
166 |
191 |
241 |
291 |
DD165外形尺寸圖：
|
電機型號 |
DD165-AL20A1-G12S-B |
DD165-BL20A1-G12S-B |
DD165-CL20A1-G12S-B |
DD165-DL20A1-G12S-B |
|
A(mm) |
294 |
319 |
369 |
419 |

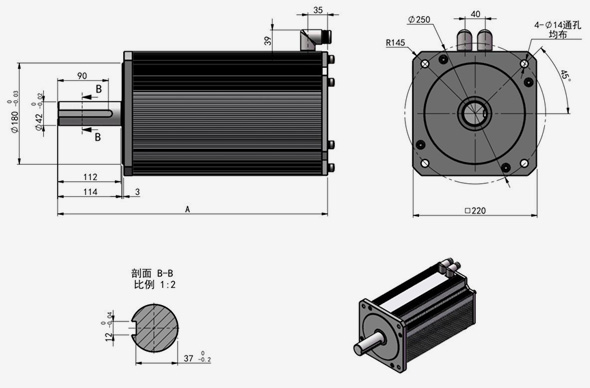

DD220外形尺寸圖：
|
電機型號 |
DD220-BL15A1-G12S-B |
DD220-CL15A1-G12S-B |
DD220-DL15A1-G12S-B |
DD220-EL15A1-G12S-B |
|
A(mm) |
354 |
404 |
454 |
504 |
DD320外形尺寸圖：
|
電機型號 |
DD320-BM15A1 |
DD320-CM15A1 |
DD320-DM15A1 |
DD320-EM15A1 |
DD320-FM15A1 |
|
A(mm) |
403 |
453 |
503 |
553 |
603 |
|
B(mm) |
163 |
213 |
263 |
313 |
363 |
